側溝蓋

Product

側溝蓋・一般蓋

◆側溝蓋　C3型

※表は横にスクロールできます

呼び名 寸法（mm） 主筋 配力筋 重量（kg）
巾 厚さ 長さ 径（mm) 本数 径（mm） 本数
C3-B300 430 130 500 D13 7 D13 4 67
C3-B350 480 130 500 D13 7 D13 4 76
C3-B400 530 130 500 D13 9 D13 5 84
C3-B450 580 150 500 D13 9 D13 5 105
C3-B500 630 150 500 D13 9 D13 5 114
C3-B600 730 150 500 D13 9 D13 5 132
C3-B700 830 150 500 D13 9 D13 5 151
C3-B800 930 160 500 D13 9 D13 5 181

※表は横にスクロールできます

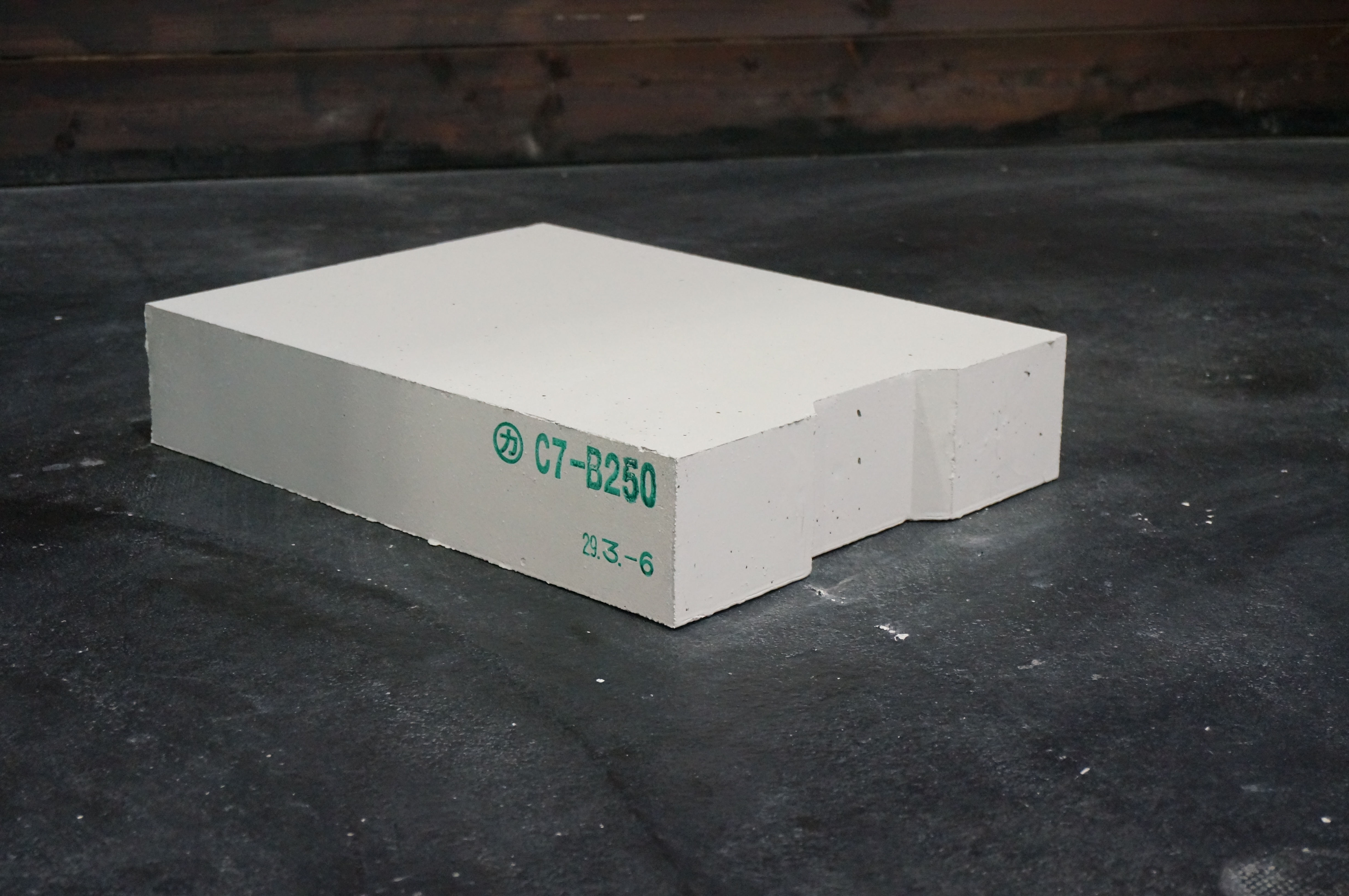

◆側溝蓋　C7型

※表は横にスクロールできます

呼び名 寸法（mm） 主筋 配力筋 重量（kg）
巾 厚さ 長さ 径（mm) 本数 径（mm） 本数
C7-B250 380 100 500 D13 4 D13 4 45
C7-B300 430 100 500 D13 4 D13 4 52
C7-B350 480 100 500 D13 4 D13 4 58
C7-B400 530 100 500 D13 4 D13 4 64
C7-B450 580 120 500 D13 5 D13 4 83
C7-B500 630 120 500 D13 5 D13 4 91

※表は横にスクロールできます

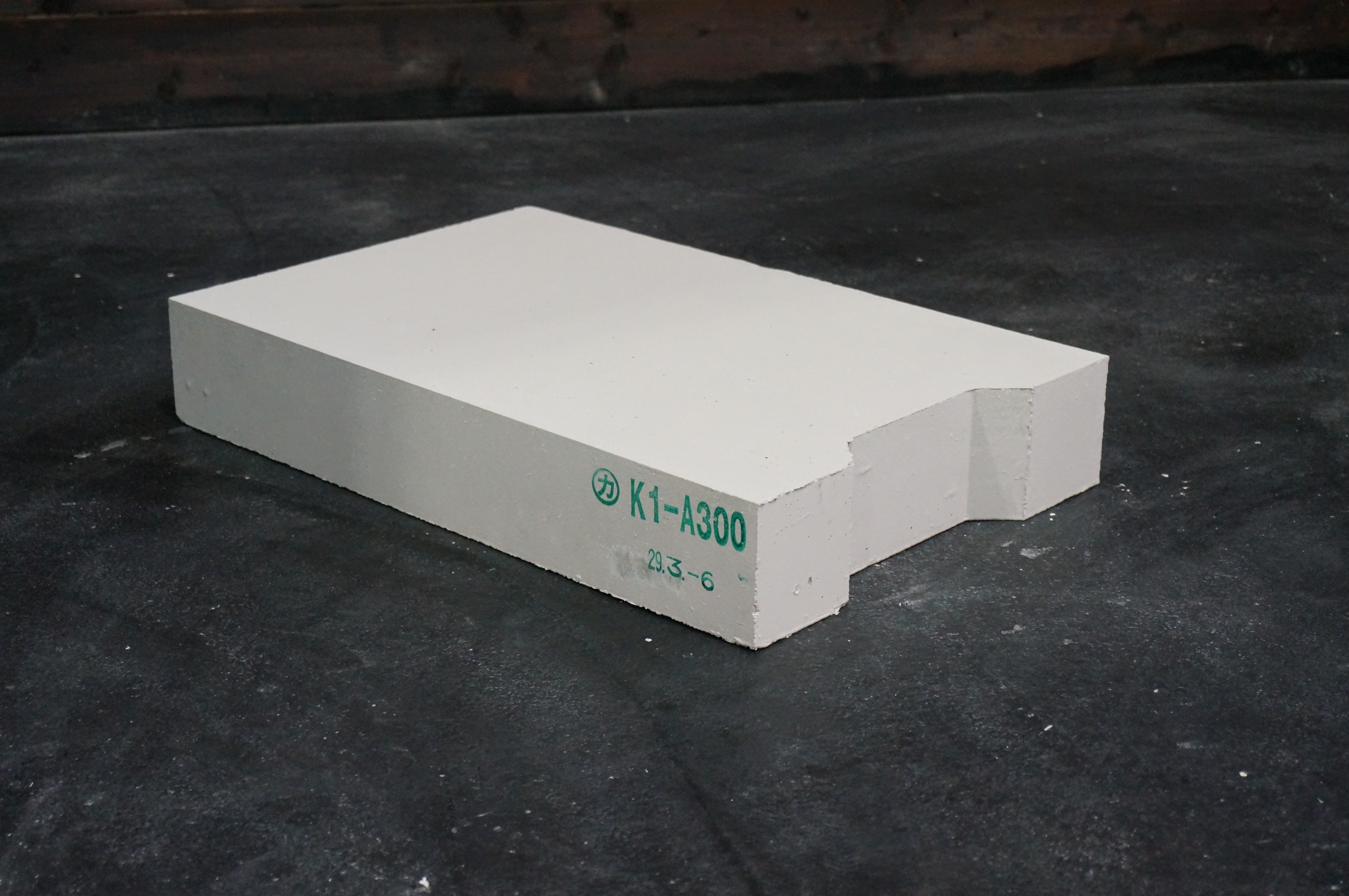

◆側溝蓋　K1型

※表は横にスクロールできます

呼び名 寸法（mm） 主筋 配力筋 重量（kg）
巾 厚さ 長さ 径（mm) 本数 径（mm） 本数
K1-A250S 340 100 500 D10 5 D6 3 40
K1-A300S 390 100 500 D10 5 D6 4 46
K1-A200 290 100 600 D10 11 D10 3 42
K1-A300 390 100 600 D10 11 D10 4 56
K1-A400 490 100 600 D10 11 D10 5 71
K1-A500 590 100 600 D10 11 D10 6 86

※表は横にスクロールできます

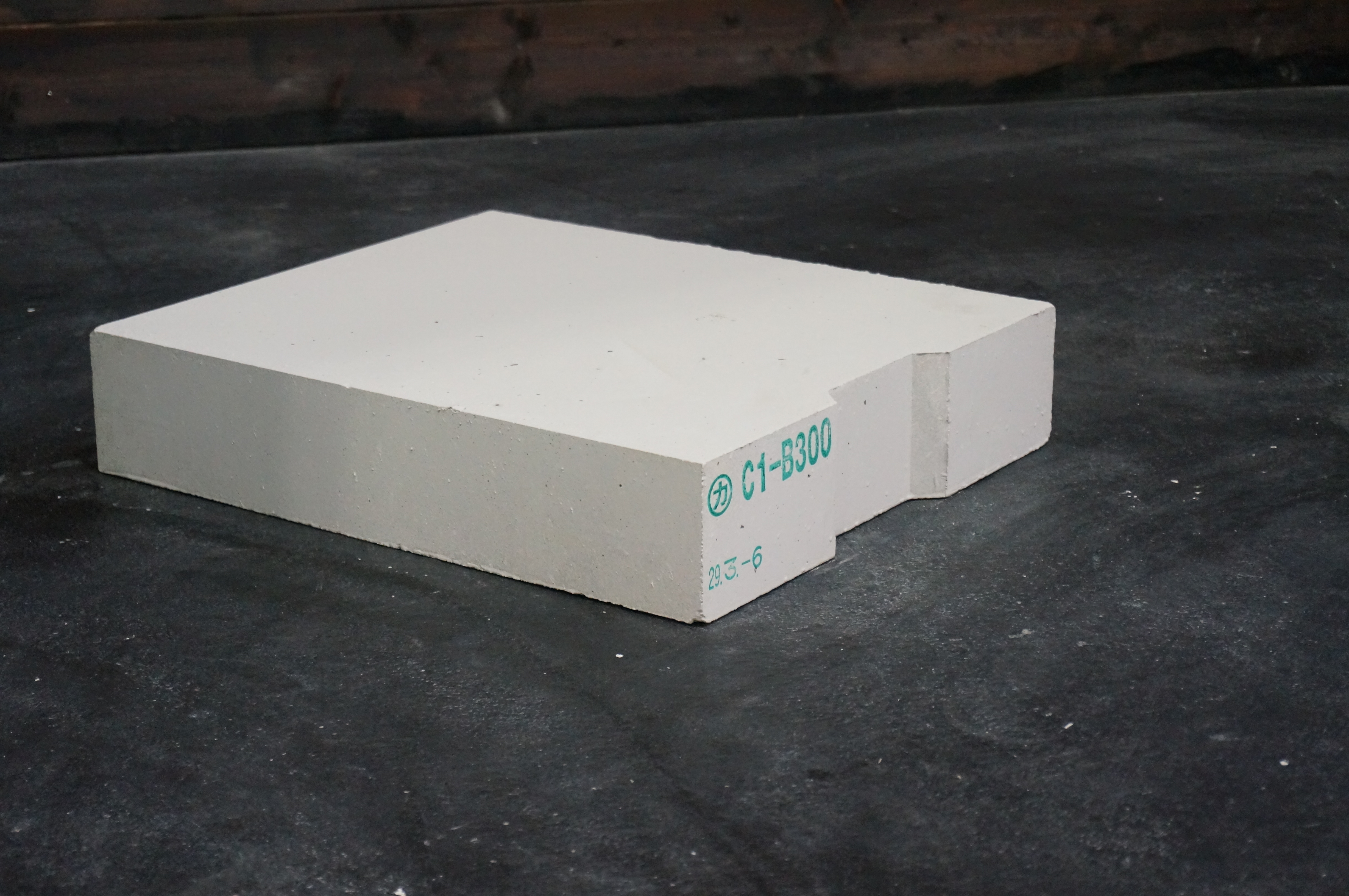

◆側溝蓋　C1型

※表は横にスクロールできます

呼び名 寸法（mm） 主筋 配力筋 重量（kg）
巾 厚さ 長さ 径（mm) 本数 径（mm） 本数
C1-B300 430 100 500 D13 4 D13 4 53
C1-B350 480 100 500 D13 4 D13 4 60
C1-B400 530 100 500 D13 4 D13 4 66
C1-B450 580 100 500 D13 4 D13 4 72
C1-B500 630 100 500 D13 4 D13 4 78
C1-B600 730 100 500 D13 4 D13 4 91
C1-B700 830 100 500 D13 4 D13 4 103
C1-B800 930 100 500 D13 4 D13 4 116

※表は横にスクロールできます

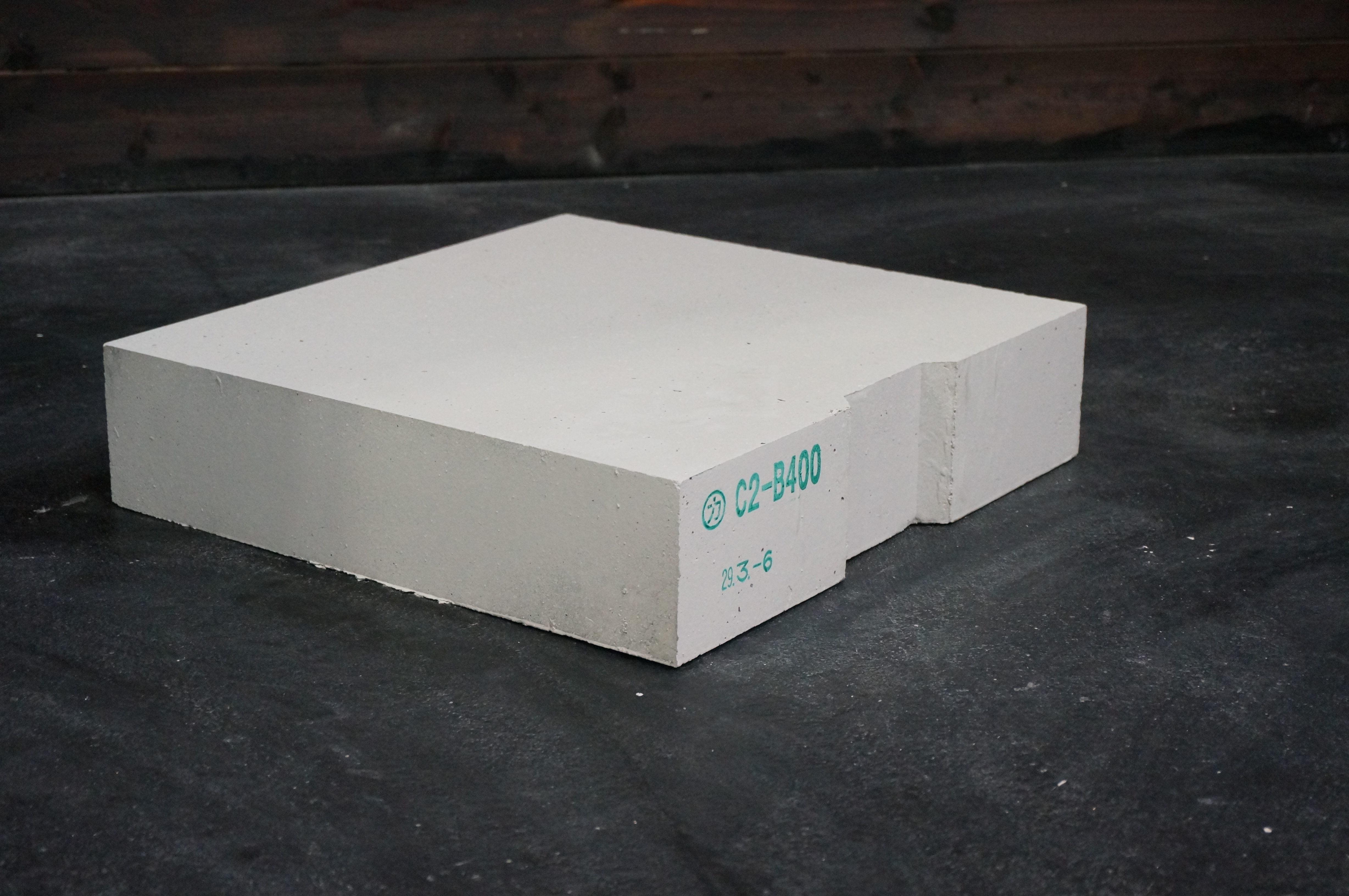

◆側溝蓋　C2型

※表は横にスクロールできます

呼び名 寸法（mm） 主筋 配力筋 重量（kg）
巾 厚さ 長さ 径（mm) 本数 径（mm） 本数
C2-B300 430 110 500 D13 4 D13 4 58
C2-B350 480 120 500 D13 4 D13 4 72
C2-B400 530 120 500 D13 4 D13 4 78
C2-B450 580 120 500 D13 4 D13 4 94
C2-B500 630 130 500 D13 4 D13 4 101
C2-B600 730 140 500 D13 4 D13 4 126
C2-B700 830 140 500 D13 5 D13 4 141
C2-B800 930 140 500 D13 4 D13 4 158

※表は横にスクロールできます


◆側溝蓋　J1型

※表は横にスクロールできます

呼び名 寸法（mm） 主筋 配力筋 重量（kg）
巾 厚さ 長さ 径（mm) 本数 径（mm） 本数
J1-A240 330 70 600 D10 5 D6 4 34
J1-A300 390 70 600 D10 5 D6 4 39
J1-A360 450 70 600 D10 6 D6 6 51

※表は横にスクロールできます


◆一般蓋

※表は横にスクロールできます

呼び名 寸法（mm） 主筋 配力筋 重量（kg）
巾 厚さ 長さ 径（mm) 本数 径（mm） 本数
一般蓋250用 250 50 500 D10 5 D6 4 14
一般蓋300用 300 50 500 D10 5 D6 4 17
一般蓋350用 350 50 500 D10 6 D6 6 20

※表は横にスクロールできます
